Tabel Baja WF SNI Lengkap – Baja WF (Wide Flange) merupakan salah satu material konstruksi yang paling banyak digunakan dalam pembangunan gedung, gudang, pabrik, jembatan, ruko, hingga berbagai proyek infrastruktur. Profil baja ini dikenal memiliki kekuatan tinggi, mampu menahan beban besar, serta memiliki dimensi yang presisi sesuai standar nasional maupun internasional.
Salah satu informasi yang paling sering dicari oleh kontraktor, konsultan, arsitek, maupun pemilik proyek adalah tabel baja WF SNI lengkap. Dengan mengetahui ukuran, berat, dimensi, dan spesifikasi baja WF, proses perencanaan struktur menjadi lebih mudah serta meminimalkan kesalahan dalam pengadaan material.
Artikel berikut membahas secara lengkap mengenai tabel baja WF sesuai standar SNI, pengertian, fungsi, keunggulan, hingga cara memilih ukuran yang sesuai kebutuhan proyek.
Apa Itu Baja WF?
Baja WF merupakan singkatan dari Wide Flange, yaitu profil baja berbentuk huruf H dengan sayap (flange) yang lebih lebar dibandingkan profil I-Beam. Bentuk ini memberikan distribusi beban yang lebih merata sehingga mampu menopang struktur dengan kapasitas lebih besar.
Di Indonesia, baja WF diproduksi mengikuti standar mutu tertentu, salah satunya mengacu pada Standar Nasional Indonesia (SNI), sehingga kualitas dimensi maupun kekuatan material dapat dipertanggungjawabkan.
Baca Juga : Manfaat Menggunakan Besi WF
Karena memiliki daya tahan tinggi terhadap tekanan dan lenturan, baja WF menjadi pilihan utama dalam berbagai proyek konstruksi modern.
Mengapa Menggunakan Baja WF Standar SNI?
Material yang telah memenuhi standar SNI memiliki beberapa keunggulan dibandingkan produk yang tidak memiliki sertifikasi.
Beberapa manfaatnya antara lain:
- Dimensi lebih presisi.
- Berat sesuai spesifikasi.
- Mutu baja terjamin.
- Lebih aman digunakan pada bangunan bertingkat.
- Memenuhi standar konstruksi nasional.
- Mudah dihitung dalam analisis struktur.
- Memiliki daya tahan tinggi terhadap beban.
Penggunaan baja WF SNI juga membantu mempermudah proses pengawasan proyek karena seluruh spesifikasi telah memiliki acuan yang jelas.
Fungsi Baja WF dalam Konstruksi
Baja WF memiliki fungsi yang sangat luas pada berbagai jenis bangunan.
Di antaranya digunakan sebagai:
- Kolom utama bangunan
- Balok induk
- Balok anak
- Struktur gudang
- Struktur pabrik
- Tiang penyangga
- Portal baja
- Rangka atap bentang lebar
- Jembatan baja
- Struktur mezzanine
- Tower industri
- Bangunan komersial
- Gedung bertingkat
Karena mampu menahan beban aksial maupun lentur secara bersamaan, baja WF menjadi salah satu profil baja paling ekonomis untuk struktur utama.
Mengenal Dimensi Baja WF
Sebelum melihat tabel, penting memahami cara membaca kode ukuran baja WF.
Sebagai contoh:
WF 200 x 100 x 5,5 x 8
Artinya:
- Tinggi profil = 200 mm
- Lebar flange = 100 mm
- Tebal web = 5,5 mm
- Tebal flange = 8 mm
Setiap ukuran memiliki berat berbeda yang dihitung dalam satuan kilogram per meter (kg/m).

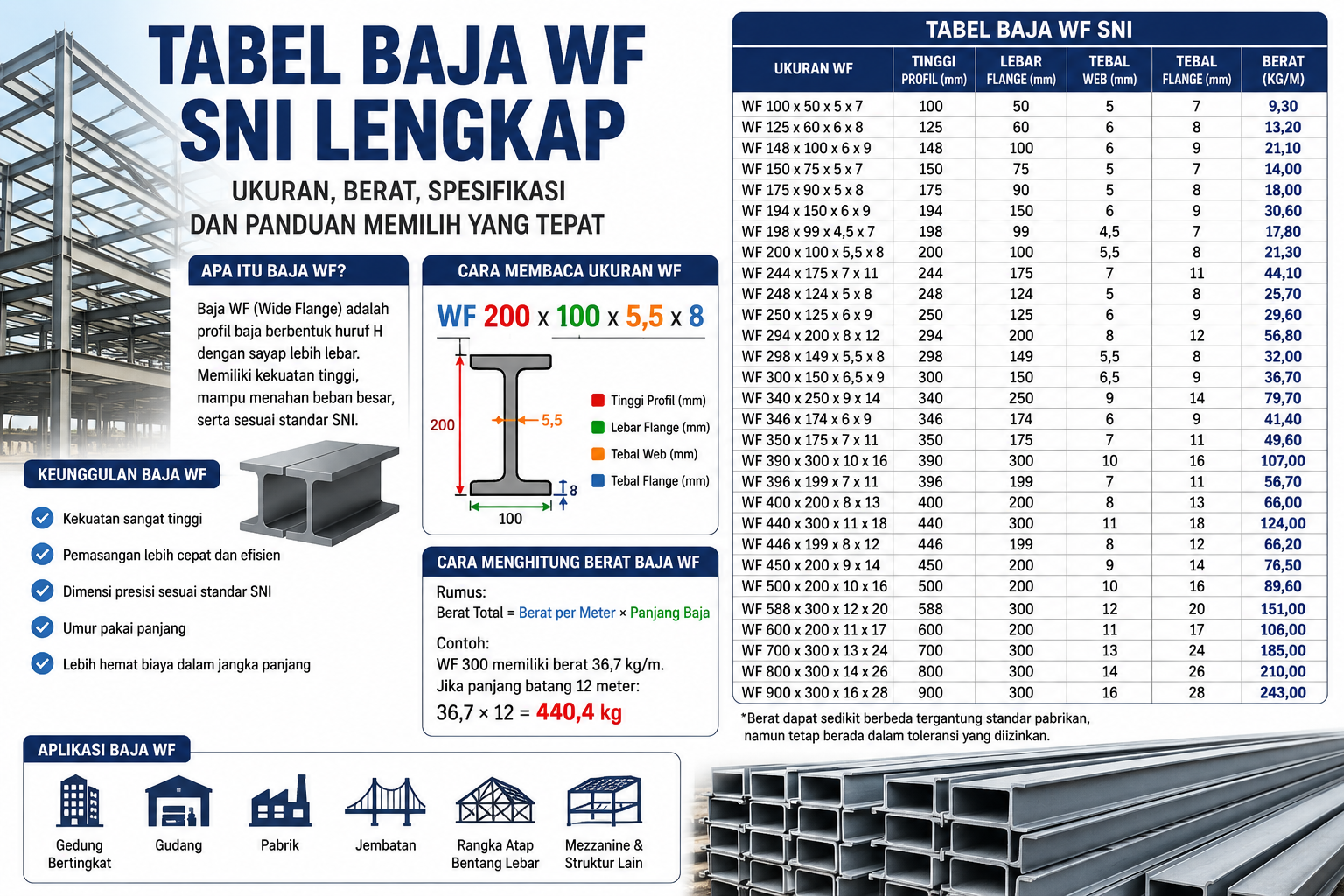

Tabel Baja WF SNI Lengkap
Berikut merupakan ukuran baja WF yang umum digunakan di Indonesia.
| Ukuran WF | Berat (Kg/M) |
|---|---|
| WF 100 x 50 x 5 x 7 | 9,30 |
| WF 125 x 60 x 6 x 8 | 13,20 |
| WF 148 x 100 x 6 x 9 | 21,10 |
| WF 150 x 75 x 5 x 7 | 14,00 |
| WF 175 x 90 x 5 x 8 | 18,00 |
| WF 194 x 150 x 6 x 9 | 30,60 |
| WF 198 x 99 x 4,5 x 7 | 17,80 |
| WF 200 x 100 x 5,5 x 8 | 21,30 |
| WF 244 x 175 x 7 x 11 | 44,10 |
| WF 248 x 124 x 5 x 8 | 25,70 |
| WF 250 x 125 x 6 x 9 | 29,60 |
| WF 294 x 200 x 8 x 12 | 56,80 |
| WF 298 x 149 x 5,5 x 8 | 32,00 |
| WF 300 x 150 x 6,5 x 9 | 36,70 |
| WF 340 x 250 x 9 x 14 | 79,70 |
| WF 346 x 174 x 6 x 9 | 41,40 |
| WF 350 x 175 x 7 x 11 | 49,60 |
| WF 390 x 300 x 10 x 16 | 107,00 |
| WF 396 x 199 x 7 x 11 | 56,70 |
| WF 400 x 200 x 8 x 13 | 66,00 |
| WF 440 x 300 x 11 x 18 | 124,00 |
| WF 446 x 199 x 8 x 12 | 66,20 |
| WF 450 x 200 x 9 x 14 | 76,50 |
| WF 500 x 200 x 10 x 16 | 89,60 |
| WF 588 x 300 x 12 x 20 | 151,00 |
| WF 600 x 200 x 11 x 17 | 106,00 |
| WF 700 x 300 x 13 x 24 | 185,00 |
| WF 800 x 300 x 14 x 26 | 210,00 |
| WF 900 x 300 x 16 x 28 | 243,00 |
Berat dapat sedikit berbeda tergantung standar pabrikan, namun tetap berada dalam toleransi yang diizinkan.
Cara Menghitung Berat Baja WF
Berat total dapat dihitung menggunakan rumus sederhana:
Berat Total = Berat per Meter × Panjang Baja
Contoh:
WF 300 memiliki berat 36,7 kg/m.
Jika panjang batang 12 meter:
36,7 × 12
= 440,4 kg
Perhitungan ini sangat membantu dalam menentukan biaya transportasi, kebutuhan crane, maupun estimasi total material proyek.
Material Baja WF yang Beredar di Indonesia
Secara umum baja WF diproduksi menggunakan baja karbon struktural dengan mutu seperti:
- SS400
- SM490
- ASTM A36
- ASTM A572
- BJ37
- BJ41
- BJ50
Masing-masing memiliki karakteristik kekuatan tarik dan kekuatan luluh yang berbeda sesuai kebutuhan struktur.
Keunggulan Baja WF Dibanding Material Lain
1. Kekuatan Sangat Tinggi
Baja WF mampu menahan beban tekan maupun tarik secara optimal sehingga cocok digunakan pada bangunan bertingkat.
2. Pemasangan Lebih Cepat
Karena diproduksi di pabrik dengan ukuran presisi, proses pemasangan di lapangan menjadi jauh lebih efisien.
3. Umur Pakai Panjang
Dengan perlindungan anti karat yang tepat, baja WF mampu bertahan hingga puluhan tahun.
4. Dimensi Presisi
Standar SNI memastikan setiap profil memiliki ukuran yang konsisten sehingga mempermudah proses fabrikasi.
5. Lebih Hemat Biaya
Walaupun harga awal terlihat lebih tinggi dibanding material konvensional, penggunaan baja WF dapat mengurangi biaya tenaga kerja, waktu proyek, serta risiko pemborosan material.
Tips Memilih Baja WF
Sebelum membeli baja WF, perhatikan beberapa hal berikut.
Pilih Produk Bersertifikat SNI
Pastikan material berasal dari distributor terpercaya dan memiliki sertifikat mutu.
Sesuaikan Ukuran dengan Perhitungan Struktur
Jangan memilih ukuran hanya berdasarkan harga. Konsultasikan dengan engineer agar kapasitas struktur tetap aman.
Periksa Kondisi Baja
Hindari baja yang mengalami korosi berat, retak, deformasi, atau cacat produksi.
Pastikan Berat Sesuai Tabel
Perbedaan berat yang terlalu jauh dapat menjadi indikasi bahwa material tidak memenuhi spesifikasi.
Pilih Distributor Berpengalaman
Distributor profesional umumnya menyediakan dokumen material, mill certificate, serta layanan konsultasi teknis.
Aplikasi Baja WF
Baja WF banyak digunakan pada berbagai sektor.
Gedung Perkantoran
Sebagai kolom dan balok utama bangunan bertingkat.
Gudang
Memberikan bentang lebar tanpa banyak kolom.
Pabrik
Mampu menopang mesin industri dengan beban tinggi.
Mall
Digunakan pada struktur utama yang membutuhkan kapasitas besar.
Rumah Tinggal Modern
Semakin banyak digunakan untuk rumah minimalis dengan konsep bentang lebar.
Jembatan
Menjadi elemen utama pada struktur baja.
Hanggar Pesawat
Mampu menghasilkan ruang tanpa banyak tiang penyangga.
Workshop Industri
Memberikan fleksibilitas tata letak mesin produksi.
Faktor yang Mempengaruhi Pemilihan Ukuran Baja WF
Pemilihan profil tidak hanya berdasarkan dimensi, tetapi juga mempertimbangkan:
- Beban mati
- Beban hidup
- Beban angin
- Beban gempa
- Bentang struktur
- Jenis bangunan
- Ketinggian bangunan
- Sistem sambungan
- Faktor keamanan
Semakin besar beban yang diterima struktur, maka semakin besar pula dimensi profil baja WF yang diperlukan.
Perawatan Baja WF
Agar umur pakai semakin panjang, lakukan beberapa langkah berikut:
- Gunakan cat primer anti karat.
- Lakukan pengecatan ulang secara berkala.
- Hindari genangan air pada sambungan.
- Periksa baut dan las secara rutin.
- Bersihkan permukaan dari debu dan bahan kimia korosif.
- Gunakan galvanis atau coating khusus jika berada di lingkungan pantai.
Kesalahan yang Sering Terjadi Saat Membeli Baja WF
Beberapa kesalahan yang masih sering dilakukan antara lain:
- Membeli hanya berdasarkan harga termurah.
- Tidak mengecek sertifikat mutu.
- Salah memilih ukuran profil.
- Mengabaikan berat aktual material.
- Tidak menghitung kebutuhan total proyek.
- Membeli dari distributor yang tidak terpercaya.
Kesalahan tersebut dapat menyebabkan pembengkakan biaya hingga menurunkan tingkat keamanan struktur bangunan.
Mengapa Tabel Baja WF Penting dalam Perencanaan?
Tabel baja WF bukan sekadar daftar ukuran, tetapi menjadi acuan penting bagi semua pihak yang terlibat dalam proyek konstruksi. Dengan adanya data mengenai tinggi profil, lebar flange, ketebalan, dan berat per meter, proses desain struktur dapat dilakukan secara lebih akurat. Selain itu, estimasi kebutuhan material, biaya pengadaan, hingga perhitungan kapasitas angkut saat pengiriman juga menjadi lebih mudah.
Bagi kontraktor dan konsultan, tabel ini juga membantu memastikan bahwa material yang diterima di lapangan sesuai dengan spesifikasi yang telah direncanakan. Hal tersebut akan mengurangi risiko kesalahan pemasangan dan meningkatkan kualitas hasil akhir bangunan.
Kesimpulan
Memahami tabel baja WF SNI lengkap merupakan langkah penting sebelum memulai proyek konstruksi. Informasi mengenai ukuran, berat, dimensi, dan spesifikasi baja WF akan membantu dalam memilih profil yang tepat sesuai kebutuhan struktur. Dengan menggunakan baja WF yang memenuhi standar SNI, Anda tidak hanya mendapatkan material berkualitas, tetapi juga memastikan keamanan, efisiensi, dan ketahanan bangunan dalam jangka panjang.
Pastikan selalu membeli baja WF dari distributor terpercaya yang menyediakan produk bersertifikat dan mampu memberikan informasi teknis secara lengkap. Dengan demikian, setiap proyek dapat berjalan lebih lancar, hemat biaya, dan menghasilkan struktur yang kuat serta andal selama bertahun-tahun. Tabel Baja WF SNI Lengkap
